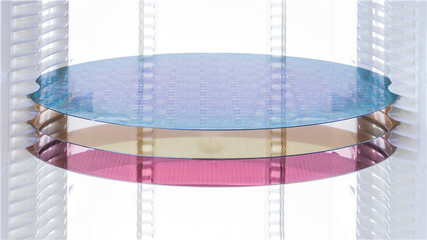

博世德累斯顿晶圆厂落成 9月启动车用芯片生产，为智能眼镜等前沿应用注入新动力

2023年9月，全球领先的汽车技术及工业技术供应商博世（Bosch）宣布，其位于德国德累斯顿（Dresden）的晶圆厂正式落成并即将投入生产。这一具有里程碑意义的事件，不仅标志着博世在半导体制造领域的重大战略布局，也将深刻影响全球汽车产业以及以智能眼镜为代表的新兴智能硬件市场。

一、 战略落子：博世深化半导体自主之路
德累斯顿晶圆厂是博世有史以来最大的单笔投资，总投资额超过10亿欧元。该工厂采用业界领先的300毫米（12英寸）晶圆制造工艺，专注于生产车用微机电系统（MEMS）传感器和专用集成电路（ASIC）。MEMS传感器是汽车电子系统的“感官神经”，广泛应用于安全气囊、ESP车身稳定系统、胎压监测、导航以及高级驾驶辅助系统（ADAS）中。通过自建先进晶圆厂，博世旨在强化其关键芯片的供应链自主可控能力，以应对全球芯片短缺对汽车产业的持续冲击，并确保其核心产品在性能、质量和交付上的领先优势。

二、 核心驱动：为未来汽车“大脑”提供算力基石
随着汽车电动化、智能化浪潮的加速，单车芯片需求量呈指数级增长。尤其是自动驾驶和智能座舱的发展，对处理复杂数据、进行实时决策的高性能芯片提出了更高要求。德累斯顿工厂生产的ASIC，正是为这些特定功能定制的“大脑”核心。工厂预计于9月开始量产，初期将主要满足博世自身及汽车行业客户对传感器和控制单元日益增长的需求。这不仅将缓解当前汽车芯片的供应紧张局面，更将为下一代智能网联汽车提供至关重要的底层硬件支持，推动L3及以上级别自动驾驶技术的商业化落地。

三、 辐射未来：赋能智能眼镜等前沿消费电子
尽管工厂当前的生产重心是车用芯片，但其先进的300毫米晶圆制造能力，具有强大的技术外溢和扩展潜力。智能眼镜作为增强现实（AR）技术的核心载体，正处在从概念产品走向规模消费的关键阶段。其内部集成了大量微型传感器（如陀螺仪、加速度计、环境光传感器）、微型显示驱动芯片以及高效能低功耗的处理单元，这些正是MEMS和ASIC技术的用武之地。

博世在MEMS传感器领域拥有超过25年的深厚积累，其产品已广泛应用于智能手机和可穿戴设备。德累斯顿晶圆厂的落成，意味着博世能够以更先进的制程、更大的规模和更高的效率，生产出更小、更精准、更节能的MEMS芯片。这无疑将为智能眼镜等对尺寸、功耗和性能极度敏感的消费电子设备，提供更优的硬件解决方案，加速AR技术在消费市场的渗透和体验升级。

四、 产业意义：巩固欧洲半导体制造竞争力
德累斯顿晶圆厂的建成，也是欧洲重振半导体制造业雄心的一个重要信号。工厂位于被誉为“萨克森硅谷”的德累斯顿，这里聚集了英飞凌、格芯（GlobalFoundries）等众多半导体企业，形成了完整的产业集群。博世的加入，进一步强化了该地区在功率半导体、传感器和汽车芯片领域的全球领先地位，有助于提升欧洲在高科技关键领域的战略自主性和供应链韧性。

****
博世德累斯顿晶圆厂的投产，是连接传统产业升级与未来科技应用的一座桥梁。它直接响应了汽车行业对芯片安全与创新的迫切需求，同时也为智能眼镜等下一代智能终端埋下了性能跃升的伏笔。在万物互联的智能时代，芯片已成为定义产品竞争力的核心。博世此举，不仅巩固了其作为全球顶级Tier 1供应商的地位，更展示了其以硬件创新驱动未来出行与生活方式的深远布局。随着9月生产线正式运转，全球产业界将密切关注这座“欧洲芯”工厂所带来的连锁反应与新机遇。
